LK-LUG蒸汽流量表/蒸汽流量表產品介紹
渦街流量計產品應用：渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等) 、水和液體(如：水、汽油、酒精、苯類等)的計量和控制。
一、工作原理：

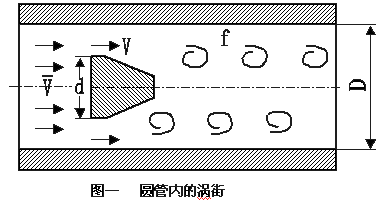

LK-LUG一體式渦街流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。 當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。
 |
旋渦交(jiao)錯(cuo)分(fen)離,在(zai)柱體(ti)(ti)(ti)(ti)兩側及柱體(ti)(ti)(ti)(ti)后(hou)面(mian)(mian)的(de)(de)尾(wei)流(liu)(liu)中產(chan)生(sheng)脈(mo)動的(de)(de)壓力(li)(li),設在(zai)柱體(ti)(ti)(ti)(ti)內(nei)(nei)部(或后(hou)面(mian)(mian))的(de)(de)檢(jian)測探(tan)頭受(shou)到這種微小(xiao)的(de)(de)脈(mo)動壓力(li)(li)的(de)(de)作(zuo)用,使埋設在(zai)探(tan)頭內(nei)(nei)的(de)(de)壓電晶體(ti)(ti)(ti)(ti)元件受(shou)到交(jiao)變(bian)應力(li)(li)而產(chan)生(sheng)交(jiao)變(bian)電荷(he)信(xin)號(hao)。該信(xin)號(hao)經放大器(qi)上的(de)(de)電荷(he)變(bian)換、放大，濾波限幅(fu)和觸發整形處(chu)理后(hou)，輸出頻率(lv)與旋渦分(fen)離頻率(lv)相同的(de)(de)方波電壓脈(mo)沖信(xin)號(hao)。該信(xin)號(hao)再送到就(jiu)地顯示儀，傳(chuan)感器(qi)輸出的(de)(de)每一(yi)(yi)個脈(mo)沖將(jiang)(jiang)代表(biao)一(yi)(yi)定體(ti)(ti)(ti)(ti)積的(de)(de)被測流(liu)(liu)體(ti)(ti)(ti)(ti)。一(yi)(yi)段時(shi)間(jian)內(nei)(nei)的(de)(de)輸出總脈(mo)沖數,將(jiang)(jiang)代表(biao)這段時(shi)間(jian)內(nei)(nei)流(liu)(liu)過(guo)傳(chuan)感器(qi)的(de)(de)流(liu)(liu)體(ti)(ti)(ti)(ti)總體(ti)(ti)(ti)(ti)積。
傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。
二、蒸汽流量表產品優勢：
1、新一代智能化渦街流量計，具有精度高、抗振動、抗干擾、維護方便的特點，適合于各種使用蒸汽、氣體工況下的流量計量。
2、渦街流量傳感器和流量顯示儀及補償方式合稱為渦街流量計。渦街流量計則為渦街流量計的典型代表。
3、渦街流量傳感器是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的新型流量儀表。
LK-LUG系列渦街流量計可在很寬的流量范圍內精確測量氣體、液體和在蒸汽的流量而不受物理性質的影響。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫、高壓。
安全防爆，適用于惡劣環境。
無可動部件、無空洞縫隙設計，產品無磨損、耐臟污，無需機械維修，使用壽命長。
采用微功耗高新技術，電池供電的現場顯示型流量計，可不斷電運行兩年以上。
穩壓補償一體化設計。
電流輸出均為電隔離型，具有良好的共模干擾抑制能力。
同時顯示流量值與累計流量值，不必輪流切換。
采用抗振探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜最長10米。
量程比寬達20:1。
儀表整體結構設計合理，動態測量范圍寬，壓力損失小。
表體采用不銹鋼材質，可適用于腐蝕性介質的測量。
現場液晶顯示，脈沖、4-20mA輸出或485通訊，可與工業自動化系統連接。
三、技術參數：
1、測量介質：氣體、液體、蒸氣
2、口徑規格法蘭卡裝式口徑選擇25,32,50,80,100
3、法蘭連接式口徑選擇100,150,200
4、流量測量范圍正常測量流速范圍雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍液體、氣體流量測量范圍見表2；蒸氣流量范圍見表3
5、測量精度1.0級1.5級
6、被測介質溫度:常溫–25℃～100℃
7、高溫–25℃～150℃-25℃～250℃
8、輸出信號脈沖電壓輸出信號高電平8～10V 低電平0.7～1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號4～20 mA,傳輸距離為1000m
11、儀表使用環境溫度:-25℃～+55℃濕度:5～90% RH50℃
12、材質不銹鋼, 鋁合金
13、電源DC24V或鋰電池3.6V
14、防爆等級本安型iaIIbT3-T6
15、防護等級IP65
四、蒸汽流量表選型表：
|
代號 |
通(tong)徑(jing) |
流量范(fan)圍㎡/h |
|||||
|
LK-LUG-25 |
DN25 |
1~12(液體) |
10～100(氣體(ti)) |
|
|||
|
LK-LUG-32 |
DN32 |
1.5~23(液體) |
15~150(氣體(ti)) |
||||
|
LK-LUG-40 |
DN40 |
2.4~32(液體) |
22.6~150(氣(qi)體) |
||||
|
LK-LUG-50 |
DN50 |
4~50(液(ye)體) |
35~350(氣體) |
||||
|
LK-LUG-65 |
DN65 |
6.3~184(液體) |
60～600(氣體) |
||||
|
LK-LUG-80 |
DN80 |
10~130(液(ye)體) |
90~900(氣體(ti)) |
注：1.蒸汽(qi)流量請查看表3 |
|||
|
LK-LUG-100 |
DN100 |
20~200(液(ye)體(ti)) |
140~1400(氣(qi)體) |
2.DN250～DN600可(ke)按客戶要求(qiu)訂(ding)貨 |
|||
|
LK-LUG-125 |
DN125 |
31~310(液體) |
220～1450(氣(qi)體) |
3.DN300以上口徑推薦使用插入(ru)式渦街流量(liang)計(ji)可(ke)定制 |
|||
|
LK-LUG-150 |
DN150 |
45~450(液(ye)體) |
300~3000(氣體) |
||||
|
LK-LUG-200 |
DN200 |
80~800(液體) |
550~5500(氣體) |
|
|||
|
LK-LUG-250 |
DN250 |
150~1500(液體) |
880～8800(氣體) |
||||
|
LK-LUG-300 |
DN300 |
200~2000(液(ye)體) |
1300～13000(氣體) |
||||
|
LK-LUG-300 |
DN300 |
100~1500(液體) |
1560～15600(氣體) |
||||
|
LK-LUG-400 |
DN400 |
180~3000(液(ye)體) |
2750～27000(氣體) |
||||
|
LK-LUG-500 |
DN500 |
300~4500(液體) |
4300～43000(氣體) |
||||
|
LK-LUG-600 |
DN600 |
450~6500(液體(ti)) |
6100～61000(氣體(ti)) |
||||
|
LK-LUG-800 |
DN800 |
750~10000(液體) |
11000～110000(氣(qi)體) |
||||
|
LK-LUG-1000 |
DN1000 |
1200~1700(液體(ti)) |
17000～170000(氣體) |
||||
|
|
代(dai)號 |
功能1 |
|||||
|
N |
無溫壓(ya)補(bu)償(chang) |
||||||
|
Y |
有(you)溫壓(ya)補(bu)償 |
||||||
|
|
代號 |
輸出(chu)型號 |
|||||
|
F1 |
4-20mA輸出(二(er)線(xian)制) |
||||||
|
F2 |
4-20mA輸(shu)出(三(san)線制(zhi)) |
||||||
|
F3 |
RS485通訊(xun)接口 |
||||||
|
F4 |
頻率輸出(chu) |
||||||
|
|
代號 |
被測介質 |
|||||
|
J1 |
液體 |
||||||
|
J2 |
氣(qi)體 |
||||||
|
J3 |
蒸汽 |
||||||
|
|
代號 |
連接方式(shi) |
|||||
|
L1 |
法蘭卡裝式 |
||||||
|
L2 |
法蘭連接(jie)式 |
||||||
|
L3 |
插入式 |
||||||
|
|
代號(hao) |
功能2 |
|||||
|
E1 |
1.0級(ji) |
||||||
|
E2 |
1.5級(ji) |
||||||
|
T1 |
常溫(wen) |
||||||
|
T2 |
高溫 |
||||||
|
T3 |
蒸汽 |
||||||
|
P1 |
1.6MPa |
||||||
|
P2 |
2.5MPa |
||||||
|
P3 |
4.0MPa |
||||||
|
D1 |
內部3.6V供電 |
||||||
|
D2 |
DC24V供電 |
||||||
|
B1 |
不銹鋼(gang) |
||||||
|
B2 |
碳鋼 |
||||||
