一、概述
LKLG系列孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、特點
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板流量計采用國際標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。

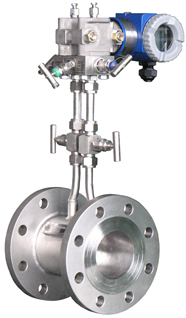

▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲孔板流量計其量程可自編程調整。
▲孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
三、技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
節流裝置(zhi)組成
1. 節流件：標準孔板(ban)、標準噴嘴、長徑噴嘴、1／4圓(yuan)孔板(ban)、雙(shuang)重(zhong)孔板(ban)、偏心(xin)孔板(ban)、圓(yuan)缺孔板(ban)、錐形入口孔板(ban)等(deng)
2. 取壓裝置：環(huan)室、取壓法蘭(lan)、夾(jia)持環(huan)、導壓管等
3. 連接(jie)法蘭（國家標準、各種標準及其(qi)它設(she)計部門的法蘭） 、緊固件。
4. 測(ce)量(liang)管
節流裝置(zhi)適(shi)用(yong)范(fan)圍及有關技術(shu)指標
|
節流件名稱(cheng) |
適用管(guan)道 （DN mm） |
適用直徑比B（d/D） |
應用特點 |
流出系(xi)數不確定度Ec% |
設計標準 |
||
|
角接取壓標準孔(kong)板 |
環室(shi)式(shi) |
50－500 50－500 |
0.2－0.75 0.2－0.75 |
適(shi)(shi)用于清潔介質其(qi)中GD結構適(shi)(shi)合(he)高(gao)溫高(gao)壓條件下流量的測量 |
0.6－0.75% |
ISO5167 GB/T2624－93 |
|
|
夾緊環式 |
50－500 |
0.2－0.75 |
易(yi)于清除污物，可用于不太清潔流(liu)(liu)體流(liu)(liu)量的測量 |
||||
|
斜鉆孔式 |
450－1000（3000） |
0.2－0.75 |
|||||
|
法(fa)蘭取壓標準孔板 |
50－1000 |
0.2－0.75 |
易于清(qing)除污物，適用于各種介質
|
0.6－0.75% |
ISO5167 GB/T2624－93 |
||
|
徑距取壓標準(zhun)孔板 |
50－1000 |
0.2－0.75 |
|||||
|
角接取壓(ya)標準(zhun)噴嘴 （ISA1932噴嘴） |
50－500 |
0.3－0.8 |
壓損(sun)小，壽命(ming)長，尤(you)其(qi)適(shi)用于蒸(zheng)汽(qi)流(liu)量(liang)測量(liang) |
0.8－1.2% |
ISO5167 GB/T2624－93 |
||
|
長徑噴嘴 |
50－630 |
0.2－0.8 |
壓損(sun)小壽(shou)命長，LGP型長徑(jing)噴嘴(zui)組件適(shi)合(he)高參數水和蒸汽(qi)流量測量 |
2.0% |
ISO5167 GB/T2624－93 |
||
|
經(jing)典文丘利管(guan) |
機(ji)械加(jia)工式 |
100－800 |
0.2－0.8 |
壓力損失小(xiao)，所需直管段小(xiao)于(yu)孔板、噴(pen)嘴 |
1.0% |
ISO5167 GB/T2624－93 |
|
|
粗焊鐵(tie)板式 |
200－1200（2000） |
0.4－0.7 |
1.5% |
||||
|
文丘利噴嘴 |
65－500 |
0.316－0.77 |
同上(shang) |
1.2－1.75% |
ISO5167 GB/T2624－93 |
||
|
1/4圓孔(kong)板(ban) |
25－150 |
0.245－0.6 |
適用于低雷(lei)諾數 |
2.0－2.5% |
DIN BS |
||
|
錐形入口(kou)孔板 |
25－250 |
0.1－0.316 |
同上 |
2.0% |
BS |
||
|
圓缺(que)孔板 |
50－1500 |
0.32－0.8 |
適用于贓污，有氣泡析出或含有固體微粒的流體測(ce)量。 |
1.5% |
DIN |
||
|
偏心孔板 |
100－1000 |
0.46－0.84 |
1－2% |
ASME |
|||
|
小孔板 |
12.5－40 |
0.2－0.75 |
適(shi)用于小管道流量(liang)測量(liang) |
0.75% |
ASME |
||
|
透鏡(jing)式孔板 |
12.5－150 |
0.2－0.75 |
適用于高壓常(chang)溫小管道流量(liang)測量(liang) |
0.6－0.75% |
ISO5167ASME |
||
|
端頭孔板 |
大于(yu)等于(yu)15 |
0.2－0.62 |
|
1.5－2.0% |
|
||
|
雙重(zhong)孔(kong)板 |
25－400 |
0.2－0.8 |
適用于大流量(liang)測(ce)量(liang) |
|
|
||
|
限流孔板 |
|
|
|
|
|
||
|
名稱 |
型號 |
取壓(ya)方式 |
公稱(cheng)管(guan)徑（mm） |
公稱壓(ya)力（MPa） |
執行(xing)標(biao)準(zhun)（結構） |
|
標準孔板 |
LGB |
角接（環室取壓） |
50～400 |
小于10 |
GB2624 K07（蘭化(hua)）DG |
|
LGB-Z |
角接（鉆孔取(qu)壓） |
400～2000 |
小于1.6 |
||
|
LGB |
環(huan)室(shi)（八槽(cao)） |
50～400 |
小于32 |
流(liu)量測量手(shou)冊 |
|
|
LGB |
環室（無法蘭焊接式） |
50～275 |
小(xiao)于28.22 |
流量(liang)測量(liang)手冊DG0711～0718 |
|
|
LGB-F |
法蘭(lan)取壓 |
50～800 |
小(xiao)于2.5 |
GB2624 K06（蘭化） |
|
|
LGB-F |
法(fa)蘭取壓 |
50～400 |
4.0～40 |
GB2624 K06（蘭化(hua)(hua)）石化(hua)(hua) |
|
|
LGB-J |
徑距取(qu)壓 |
50～760 |
小于10 |
GB2624 |
|
|
標準噴咀(ju) |
LGP |
角(jiao)接（環(huan)室取壓(ya)） |
50～400 |
小于10 |
GB2624 流量測量手冊 |
|
LGP-Z |
角接（鉆孔取壓） |
400～500 |
小于1.6 |
||
|
LGP |
環(huan)室（八槽(cao)） |
50～300 |
小于32 |
流量測量手冊 |
|
|
LGP |
環室（高壓透(tou)鏡墊式） |
15～150 |
小于32 |
||
|
LGP |
環室（無法蘭(lan)焊接式） |
175～350 |
小于(yu)17.36 |
DG 0702～0710 |
|
|
長徑(jing)噴咀 |
LGC-J |
徑(jing)距(ju)取壓 |
50～630 |
小于16 |
GB2624 |
|
1/4圓孔(kong)板 |
LGH |
角接取(qu)壓(ya) |
50～260 |
小于10 |
GB2624 流量(liang)測(ce)量(liang)手冊 |
|
LGH-F |
法蘭取壓 |
50～200 |
小于6.4 |
||
|
文丘(qiu)里(li)噴咀 |
LGL |
角接(jie)取壓 |
65～500 |
小(xiao)于2.5 |
|
|
文丘里管 |
LGW |
特(te)殊(shu)取壓 |
50～1200 |
小于2.5 |
|
|
雙文丘里管 |
LGW-S |
特(te)殊取壓 |
小于1000 |
小于0.6 |
|
|
小管(guan)徑孔板 |
LGX |
角接(jie)取壓(ya) |
12～40 |
小于(yu)6.4 |
K07（蘭化） |
|
LGX-F |
法蘭取壓 |
12～40 |
小于6.4 |
企業標準(zhun) |
|
|
高壓透鏡墊(dian) |
LGT |
角接取壓 |
50～150 |
小(xiao)于32 |
流量測量手冊 |
|
圓缺孔(kong)板 |
LGQ |
角接（環室(shi)取(qu)壓） |
100～400 |
小于1.6 |
|
|
LGQ-Z |
角(jiao)接（鉆孔取壓） |
400～1000 |
小于(yu)1.6 |
||
|
LGQ-F |
法(fa)蘭取壓 |
100～350 |
小于6.4 |
||
|
雙重孔板(ban) |
LGS |
角接取壓 |
100～400 |
小(xiao)于6.4 |
|
|
偏心孔板 |
LGN |
角接取壓(ya) |
100～1000 |
小于6.4 |
|
|
限流孔板(ban) |
LG-XL |
|
10～300 |
小于(yu)6.4 |
企業標準 |
|
錐形入口孔(kong)板 |
LGR |
角(jiao)接取壓 |
25～1000 |
小于10 |
GB2624 |
|
機翼測風裝置 |
LJY |
特殊(shu)取壓 |
少(shao)于1000 |
小于0.6 |
企業標準 |
注意事項(xiang)
◆安 裝
▲可水平、垂直或傾斜安裝，應保證管內充滿液體。
▲節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規范。
◆訂貨須知
訂貨時請詳細提供以下數據：
（1）被測介質
（2）最大、常用、最小流量。
（3）工作壓力、工作溫度
（4）介質密度、粘度
（5）管道材質、內徑、外徑
（6）允許壓力損失
（7）取壓方式
（8）現場管道敷設情況和局部阻力件形選型表
|
型號 |
說 明 |
|||||||||
| LKLG | 節流裝置(孔板流量計) | |||||||||
| 代(dai)號 |
按其(qi)結構特征的(de)兩大基(ji)本(ben)分類 |
|||||||||
| K |
孔板 |
|||||||||
| P |
噴嘴等(deng) |
|||||||||
|
代號(hao) |
公稱壓力（105Pa） |
|||||||||
|
2.5 |
2.5 |
|||||||||
|
10 |
10 |
|||||||||
|
16 |
16 |
|||||||||
|
25 |
25 |
|||||||||
|
64 |
64 |
|||||||||
|
100 |
100 |
|||||||||
|
200 |
200 |
|||||||||
|
代(dai)號 |
口徑(jing)(mm) |
|||||||||
| 10～1600 |
10～1600mm |
|||||||||
|
代號 |
按其結(jie)構形(xing)式細分 |
|||||||||
|
H |
標準孔板(ban)(環(huan)室) |
|||||||||
|
Y |
標準(zhun)孔板(法蘭) |
|||||||||
|
K |
標準(zhun)孔板(鉆孔) |
|||||||||
|
I |
ISA 1932噴(pen)嘴(zui) |
|||||||||
|
L |
長(chang)徑噴嘴 |
|||||||||
|
W |
文(wen)丘利噴嘴 |
|||||||||
|
G |
經典文(wen)丘利管 |
|||||||||
S |
雙重孔板(ban) |
|||||||||
|
Q |
圓缺孔板 |
|||||||||
|
Z |
錐(zhui)形入(ru)口孔板 |
|||||||||
|
R |
1/4圓(yuan)孔板 |
|||||||||
|
P |
偏心孔板 |
|||||||||
|
N |
整體(內藏(zang))孔板 |
|||||||||
|
X |
楔形孔板 |
|||||||||
|
T |
不在上述之(zhi)列的特(te)殊節流(liu)裝(zhuang)置 |
|||||||||
|
代號 |
介質 |
|||||||||
|
1 |
液體 |
|||||||||
|
2 |
氣體 |
|||||||||
|
3 |
蒸汽(qi) |
|||||||||
|
4 |
高(gao)溫液體(ti) |
|||||||||
|
代號(hao) |
補償(chang)形式 |
|||||||||
|
N |
不帶壓力、溫度補償 |
|||||||||
|
P |
帶壓力補償(chang)輸出 |
|||||||||
|
T |
帶溫度補償輸出 |
|||||||||
|
Q |
帶(dai)壓力、溫度補償輸出(chu) |
|||||||||
|
代號 |
變送(song)器差壓量程(cheng)范(fan)圍 |
|||||||||
|
0 |
微差(cha)壓量程 |
|||||||||
|
1 |
低差(cha)壓量程 |
|||||||||
|
2 |
中差壓量程(cheng) |
|||||||||
|
3 |
高差壓量程 |
|||||||||
|
代號(hao) |
是否帶現(xian)場顯示 |
|||||||||
|
W |
節流(liu)裝(zhuang)置(zhi)傳感器 |
|||||||||
|
X |
智能節流(liu)裝置（流(liu)量計） |
|||||||||
