導波雷達物位計是(shi)一(yi)種(zhong)微(wei)(wei)波(bo)(bo)物(wu)位計(ji)，它是(shi)微(wei)(wei)波(bo)(bo)(雷達(da))定(ding)位技術的(de)一(yi)種(zhong)運(yun)用。它是(shi)通過(guo)一(yi)個可(ke)以發(fa)射(she)能(neng)(neng)(neng)量(liang)波(bo)(bo)(一(yi)般為(wei)脈沖信(xin)號(hao))的(de)裝置(zhi)(zhi)發(fa)射(she)能(neng)(neng)(neng)量(liang)波(bo)(bo)，能(neng)(neng)(neng)量(liang)波(bo)(bo)在波(bo)(bo)導(dao)管(guan)中傳(chuan)(chuan)輸(shu)，能(neng)(neng)(neng)量(liang)波(bo)(bo)遇到障礙(ai)物(wu)反(fan)射(she)，反(fan)射(she)的(de)能(neng)(neng)(neng)量(liang)波(bo)(bo)由(you)波(bo)(bo)導(dao)管(guan)傳(chuan)(chuan)輸(shu)至接收(shou)裝置(zhi)(zhi)，再由(you)接收(shou)裝置(zhi)(zhi)接收(shou)反(fan)射(she)信(xin)號(hao)。根據測(ce)量(liang)能(neng)(neng)(neng)量(liang)波(bo)(bo)運(yun)動過(guo)程的(de)時間差來確定(ding)物(wu)位變化情況。由(you)電(dian)子裝置(zhi)(zhi)對微(wei)(wei)波(bo)(bo)信(xin)號(hao)進行處理，最(zui)(zui)終轉化成與物(wu)位相關的(de)電(dian)信(xin)號(hao)。能(neng)(neng)(neng)量(liang)輻射(she)水平(ping)低，該(gai)設備使(shi)用能(neng)(neng)(neng)量(liang)波(bo)(bo)的(de)是(shi)脈沖能(neng)(neng)(neng)量(liang)波(bo)(bo)(頻率(lv)一(yi)般比智能(neng)(neng)(neng)雷達(da)物(wu)位計(ji)低)。一(yi)般脈沖能(neng)(neng)(neng)量(liang)波(bo)(bo)的(de)最(zui)(zui)大(da)脈沖能(neng)(neng)(neng)量(liang)為(wei)1mW左(zuo)(zuo)右(平(ping)均功率(lv)為(wei)1μW左(zuo)(zuo)右)，不會對其他設備以及人員造(zao)成輻射(she)傷(shang)害(hai)。

導(dao)波微(wei)波物位儀(yi)表用于對(dui)液體(ti)、漿料及顆(ke)粒料等介電常數比較小的介質的進(jin)行接觸連續測量，適用于溫度、壓力(li)變化大、有惰性氣體(ti)或蒸汽存在的場合。

具有(you)以下特點

1、通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，最高測量溫度可達800℃，最大壓力可達5MPa，并可應用于腐蝕、沖擊等惡劣場合。
2、防掛料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。
3、免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
4、抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
5、準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。

導波雷達物位計的數(shu)據處理

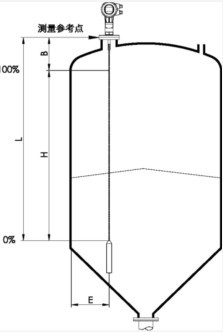

      通過輸入(ru)空罐高度(du)(du)L（=零點(dian)），滿(man)灌高度(du)(du)H（=滿(man)量程(cheng)）及一些應(ying)(ying)用參數來設定(ding)，應(ying)(ying)用參數將自動使儀表適應(ying)(ying)測量環境(jing)。是對應(ying)(ying)于(yu) 4-20mA輸出.

●主要技術參數：
測量范圍： 0---6米，纜式最大可達35米；
過程連接： 螺紋 或者法蘭；
過程溫度： -40 -250℃；
過程壓力： -1.0- 60 bar；
工作頻率： 1.8GHz；
響應速度： ≥0.2s(根據具體情況而定)
重 復 性： ± 3mm ；
分 辨 率： 1mm ；
電流信號： 4～20mA/HART；
精　　度： <0.1% ；
通訊接口： HART 通訊協議 ；
電　　源： 24V DC(+/-10%) /波紋電壓：1Vpp；
耗 電 量： max22.5mA ；
防爆認證： Exia II CT6 ；
外殼保護等級： IP68；
兩線制接線： 供電和信號輸出公用一根兩芯線；
電纜入口： 兩個M20ⅹ1.5(電纜直徑5 … 9mm)。導波雷達物位計測量液體時的安裝指導

下述安裝指導適用于桿式和纜式探頭的導波雷達液位計，管式探頭測量與安裝方式無關。

  1、安裝位置(zhi)

距離罐(guan)壁的(de)距離建議為罐(guan)直徑的(de)1/6－1/4(至少300mm，混凝土罐(guan)至少400mm)

不能安裝在金(jin)屬罐中(zhong)間

不能裝在下料口處

選擇探頭長(chang)度時，注意探頭底部(bu)距罐底的距離約大于30mm

注意介質(zhi)溫度

安(an)裝時注意探頭(tou)距離障(zhang)礙至少(shao)200mm

2、測量(liang)液(ye)體標準安裝

對(dui)于粘度≤500cst且不易產生粘附的(de)介質，管式(shi)探頭(tou)是最佳方案，其特點如下：

卓越的可靠性

可用于(yu)介(jie)(jie)電常數大于(yu)等于(yu)1.4的任何介(jie)(jie)質，測量與介(jie)(jie)質的導(dao)電性(xing)無(wu)關

罐內障礙物及短(duan)管尺寸不影響測量

比桿式探頭能(neng)承受的橫(heng)向壓力(li)高

對于高粘度的介質，建議(yi)使用(yong)桿式探頭

3、在臥罐(guan)(guan)及立(li)罐(guan)(guan)上的安裝

管式(shi)探(tan)(tan)頭及(ji)桿(gan)式(shi)探(tan)(tan)頭最長可(ke)到6米(mi),對于測量(liang)距離超過6米(mi)的罐，可(ke)選(xuan)用8mm纜式(shi)探(tan)(tan)頭

安裝及(ji)固(gu)定方(fang)(fang)式同固(gu)體粉倉的測(ce)量(liang)方(fang)(fang)式

對距罐壁的距離沒(mei)有限制，只要避免探頭接觸罐壁即可

如果(guo)罐內障礙物比(bi)較(jiao)多而離探(tan)棒過(guo)近時(shi)，請選用管式探(tan)頭
